Döner Hortum Nozulları

Döner Hortum Nozullarımız Tip A Tars, Tip B 2 Yan Atar, Tip C Radyal Atar, Tip D Çapraz Atar, Tip E Kanal Temizleme Döner Hortum nozulları olarak gruplanmaktadır.

Aşağıdaki Döner Hortum Nozul grupları altında her gruba ait nozul modelleri ve teknik özelliklerini görebilirsiniz. Bizimle iletişim kurun, sorunlarınızı/ihtiyaçlarınızı bize iletin, Döner Hortum Nozullarımızdan ihtiyacınıza en uygun olanını belirleyelim.

İletişim:   (+90) 312 394 12 70      (+90) 532 471 29 58      eb@ebsujeti.com.tr

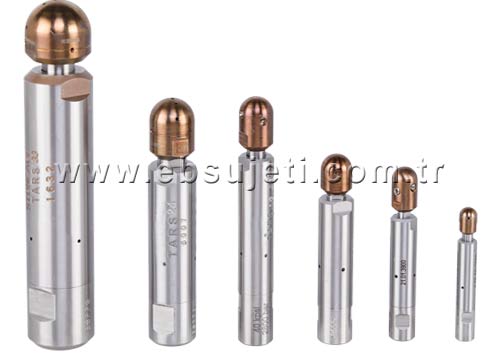

Tip A Tars Döner Hortum Nozulları

Tip A Tars Döner Hortum Nozulları

Maks. Basınç : 1250, 1400, 1500, 2800 bar

Diş Ölçüsü : M7, 1/8", 1/4", 3/8", 1/2", 3/8"x24 UNF-LH, 14X1.5 LH

Özellikler
  • 3 farklı tip püskürtme kafası kullanmaktadır.
Pdf Dosyası
Nozul
Gövdesi		 Hortum
Bağlantısı 		TR-A
(Açık borular için)		 TR-B
(Tıkalı borular için)		 TR-C
(Her iki boru tipi için)
Dış Çap = 35 mm
TR-9.5 Ø10 mm
(1500 bar)
(90.50.3000)		 M7 042B (1000-1500 Bar)
90.55.4020 (19/23 lt/dak)		 043B (1000-1500 Bar)
90.55.4025 (21/25 lt/dak)		 044-1 (1000-1500 Bar)
90.55.4030 (27/30 lt/dak)
TR-13 Ø13 mm
(1250 Bar)
(90.50.3005)		 1/8" 042C (1000-1500 Bar)
90.55.4070 (27/34 lt/dak)		 043C (1000-1500 Bar)
90.55.4075 (42/53 lt/dak)		 044C (1000-1500 Bar)
90.55.4080 (27/30 lt/dak)
TR-13 Ø13 mm
(1500 Bar)
(90.50.3010)		 3/8"x24 UNF Sol Diş 042C (1000-1500 Bar)
90.55.4070 (27/34 lt/dak)		 043C (1000-1500 Bar)
90.55.4075 (42/53 lt/dak)		 044C (1000-1500 Bar)
90.55.4080 (27/30 lt/dak)
TR-13 Ø13 mm
(2800 Bar)
(21.01.3900)		 3/8"x24 UNF Sol Diş 442D (2100-2800 Bar)
90.55.4092 (21/23 lt/dak)		 443D (2100-2800 Bar)
90.55.4094 (21/23 lt/dak)		 -
TR-18 Ø18 mm
(1400 Bar)
(90.50.3020)		 1/4" 042B (700-1000 Bar)
90.55.4110 (30/38 lt/dak)

042C (1000-1500 Bar)
90.55.4135 (42/53 lt/dak)

042D (1000-1500 Bar)
90.55.4140 (30/38 lt/dak)		 043A (700-1000 Bar)
90.55.4145 (42/53 lt/dak)

043B (700-1000 Bar)
90.55.4120 (30/38 lt/dak)

043D (1000-1500 Bar)
90.55.4150 (30/38 lt/dak)		 044A (700-1000 Bar)
90.55.4125 (42/53 lt/dak)

044B (700-1000 Bar)
90.55.4130 (30/38 lt/dak)

044C (1000-1500 Bar)
90.55.4155 (42/53 lt/dak)
TR-18 Ø18 mm
(2800 Bar)
(90.50.3040)		 M14x1.5 Sol Diş 442A (2100-2800 Bar)
90.55.4200 (30/32 lt/dak)		 443A (2100-2800 Bar)
90.55.4210 (30/32 lt/dak)		 -
TR-24 Ø24 mm
(1500 Bar)
(90.50.3122)		 G3/8" 042B (700-1000 Bar)
90.55.4320 (57/72 lt/dak)

042C (700-1000 Bar)
90.55.4325 (42/53 lt/dak)

042E (1000-1500 Bar)
90.55.4335 (57/64 lt/dak)

042F (1000-1500 Bar)
90.55.4340 (42/53 lt/dak)		 - 044E (1000-1500 Bar)
90.55.4365 (57/64 lt/dak)

044F (1000-1500 Bar)
90.55.4370 (42/53 lt/dak)
TR 33 Ø33 mm
(1500 Bar)
(90.50.3180)		 G1/2" - - 044E (700-1000 Bar)
90.55.4485 (57/72 lt/dak)

044H (1000-1500 Bar)
90.55.4505 (57/64 lt/dak)

044I (1000-1500 Bar)
90.55.4510 (43/53 lt/dak)

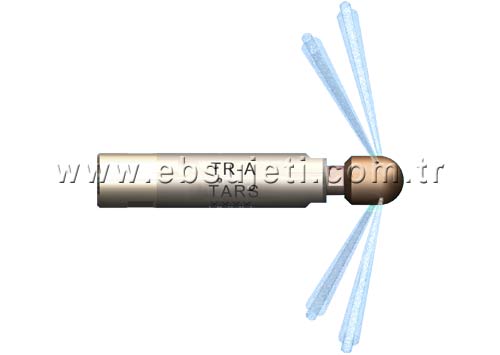

TARS TR-A Döner Hortum Nozulu
TARS TR-A

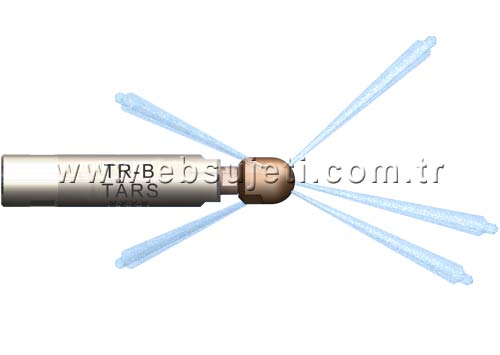

TARS TR-B Döner Hortum Nozulu
TARS TR-B

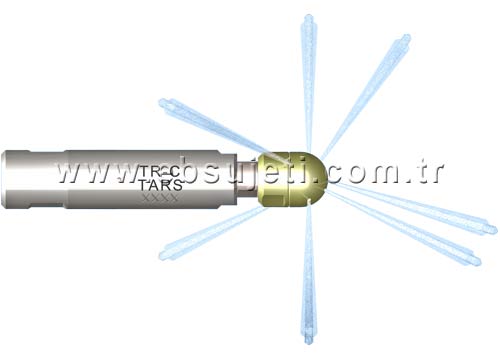

TARS TR-C Döner Hortum Nozulu
TARS TR-C

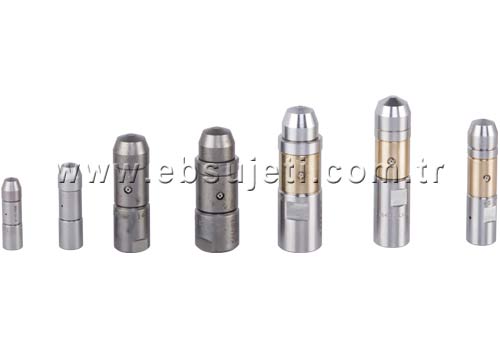

Tip B 2 Yan Atar Döner Hortum Nozulları

Tip B 2 Yan Atar Döner Hortum Nozulları

Maks. Basınç : 1000, 1500, 2000, 2500 bar

Diş Ölçüsü : M7, 1/8", 1/4", 3/8"x24 UNF LH, 14X1.5 LH, M22X1.5

Özellikler
  • 2 yan atar radyal rotorlu
Pdf Dosyası
Hortum Bağlantısı 1000 Bar 1500 Bar 2000 Bar 2500 Bar
M7 Ø10 mm (2x0.8)
90.10.1008		 - - -
1/8" BSP Ø12 mm (2x1.0)
90.10.1210		 Ø15 mm (2x0.8)
90.15.1508

Ø15 mm (2x1.0)
90.15.1510		 - -
1/4" BSP Ø18 mm (2x1.0)
90.10.1810

Ø22 mm (2x1.1)
90.10.2211		 Ø18 mm (2x1.0)
90.15.1810

Ø18 mm (2x1.1)
90.15.1811		 - -
3/8"x24 UNF Sol Diş - - Ø15 mm (2x0.6)
90.20.1506		 Ø15 mm (2x0.5)
90.25.1505
14X1.5 Sol Diş - - Ø18 mm (2x0.6)
90.20.1806

Ø22 mm (2x0.6)
90.20.2206		 Ø18 mm (2x0.5)
90.25.1805

Ø22 mm (2x0.5)
90.25.2205
1/2" BSP Ø28 mm (2x1.1)
90.10.2811		 Ø28 mm (2x1.1)
90.15.2811		 - -

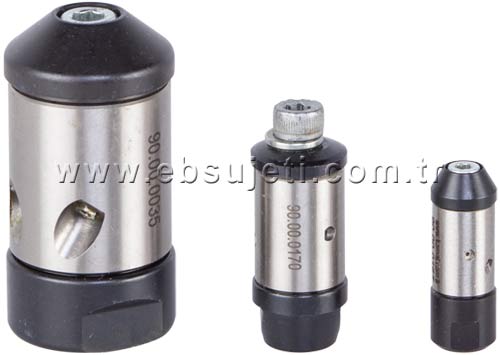

Tip C Radyal Atar Döner Hortum Nozulları (1000 Bar)

Tip C Döner Hortum Nozulları

Maks. Basınç : 750, 1000 bar

Diş Ölçüsü : M7, 1/8", 1/4"

Özellikler
  • ---
Pdf Dosyası
◊ işareti ile belirtilenler seramik veya safir çekirdekli olup birçok delik çapı içermektedir.
Hortum Bağlantısı Püskürtme Pozisyonu Püskürtme Delik Çapı Dış Çap Maks. Basınç Maks. Debi Kod
mm mm Bar lt/dak
M7 2 Yan + 2 Arka 2x0.6 + 2x0.7 11 1000 35 90.00.0130
M7 2 Yan + 2 Arka 2x0.4 + 2x0.5 11 1000 20 90.00.0020
M7 2 Yan + 2 Arka 2x0.5 + 2x0.5 11 1000 25 90.00.0166
M7 2 Yan + 2 Arka 2x0.7 + 2x0.7 11 1000 35 90.00.0167
M7 2 Yan + 2 Arka 2x0.9 + 2x0.85 11 1000 50 90.45.2341
1/8" 2 Yan + 2 Arka 2x0.5 + 2x0.5 16 1000 20 90.45.2339
1/8" 2 Yan + 2 Arka 2x0.7 + 2x0.7 16 1000 35 90.45.2340
1/8" 2 Yan + 2 Arka 2x1.0 + 2x0.9 16 1000 50 90.00.0170
1/8" 2 Yan + 2 Arka 2x1.0 + 2x1.0 16 1000 65 90.45.2343
1/4" 2 Yan - 22 750 50 90.42.0010
1/4" 2 Yan - 22 750 70 90.42.0020
1/4" 2 Yan - 22 1000 50 90.42.0030
1/4" 2 Yan - 22 1000 70 90.42.0040
1/4" 2 Yan + 2 Arka ◊ 28 1000 ◊ 90.45.2345
1/4" 4 Arka ◊ 28 1000 ◊ 90.00.0035
1/4" 4 Yan ◊ 28 1000 ◊ 90.00.0092

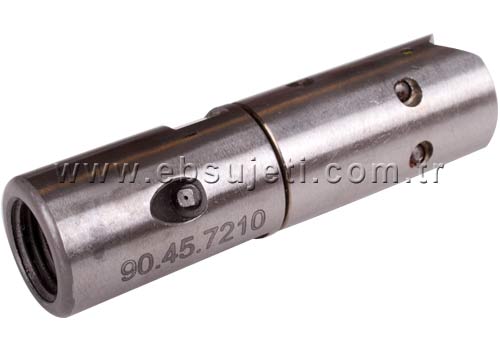

Tip D Çapraz Atar Döner Hortum Nozulları (1500 Bar)

Tip D Döner Hortum Nozulları

Maks. Basınç : 1500 bar

Diş Ölçüsü : M7, 1/8", 1/4"

Özellikler
  • Aynı anda ön, yan ve arkaya atar formdadır.
Pdf Dosyası
Hortum Bağlantısı Püskürtme Pozisyonu Dış Çap Maks. Debi Kod Açıklama
    mm lt/dak
M7 2 Ön + 2 Yan + 3 Arka 9.5 36 90.45.7090 Püskürtme delikleri matkapla delinmiştir.
1/8" 2 Ön + 2 Yan + 3 Arka 12 36 90.45.7100 Püskürtme delikleri matkapla delinmiştir.
1/8" 2 Ön + 2 Yan + 2 Arka 12 52 90.45.7110 Püskürtme delikleri matkapla delinmiştir.
1/8" 2 Ön + 2 Yan + 3 Arka 18 50 90.45.7120 Sertleştirilmiş çelik çekirdeklidir.
1/4" 2 Ön + 2 Yan + 3 Arka 18 50 90.45.7200 Sertleştirilmiş çelik çekirdeklidir.
1/4" 2 Ön + 2 Yan + 3 Arka 18 110 90.45.7210 Sertleştirilmiş çelik çekirdeklidir.
1/4" 2 Ön + 2 Yan + 3 Arka 22 50 90.45.7220 Seramik çekirdeklidir.
1/4" 2 Ön + 2 Yan + 3 Arka 28 50 90.45.7230 Seramik çekirdeklidir.

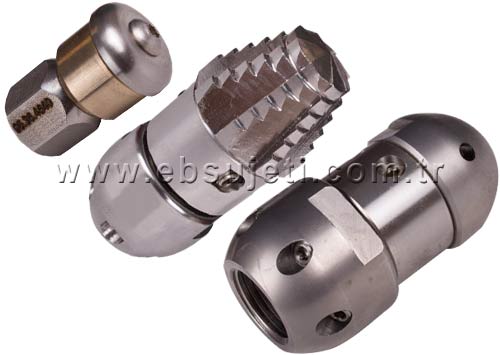

Tip E Kanal Temizleme Nozulları

Tip E Kanal Temizleme Nozulları

Maks. Basınç : 250, 350, 1000 bar

Diş Ölçüsü : 1/4", 1/2", 9/16 Sol Diş, G1/4 BSPP, 3/8 BSPP

Özellikler
  • Çok farklı çap ve özelliklerdeki kanalları temizlemeye uygun nozullar
Pdf Dosyası
Hortum Bağlantısı Püskürtme Pozisyonu Dış Çap Basınç Maks. Debi Kod No Açıklama
    mm Bar lt/dak
3/8 BSPP 1 Ön + 2 Yan + 2 Arka 70 140-1000 49-110 21.01.4010 Nozulları AP2
1/2" 4 Yan + 6 Arka 35 350 86 95.23.7975 Sertleştirilmiş çelik çekirdeklidir.
1/2" 4 Yan + 6 Arka 38 350 86 95.25.0375 Sertleştirilmiş çelik çekirdeklidir.
9/16 Sol Diş 2 Arka + 2 Yan + 3 Ön 35 830-1500 11-76 90.56.0010 Sertleştirilmiş çelik çekirdeklidir.
G1/4 BSPP 2 Arka + 2 Yan + 3 Ön 35 140-1000 11-57 90.56.0020 Sertleştirilmiş çelik çekirdeklidir.
1/4" 3 Arka 18 250 15 95.36.4640 Püskürtme delikleri matkapla delinmiştir.
